一、适用范围及加工效率

本机适用于轴管类工件的外表面喷砂加工，清除外表面的污垢、划痕及其它杂物，使表面达到亚光状态。同样可用于其它体积较小的锻铸件、焊接件、热处理件、冲压件及机加工件的外表面除锈、去氧化皮、表面光饰及获得均匀的磨砂面和增加表面附着力，或用于喷涂、电镀、油漆前的预处理工序。

二、工作环境及部分技术参数

工作温度范围：-10℃ ~ 45℃

使用电压:380V±10%，频率:50HZ±2%

工作时粉尘排放〈0.4mg

整机噪音〈95分贝

三、喷砂机主要结构

本机由主机、旋风分离器、除尘器及相应电气管路组件组成。

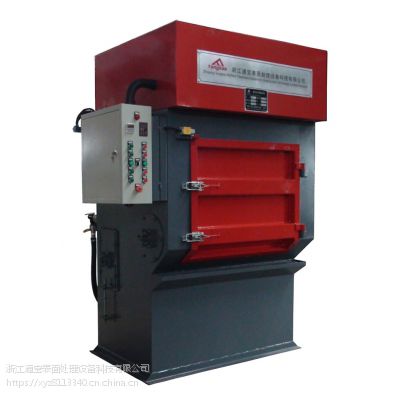

3.1主机

主机由喷砂室、工件运动装置、喷枪及喷枪移动机构等组成。室体由3mm冷轧钢板焊接而成，内外表面喷塑，室体内镶有高铬耐磨护板以保护箱体不被磨损。

主机外形尺寸：1325（L）*985（W）*2200(H）mm。

A.工件运动装置采用链轮链条传送装置，通过滚轴的作用带动履带滚筒匀速旋转，而工件在滚筒内不断翻转，速度视工件喷砂效果可予变频调节。

B.主机箱内共设5支标准C型喷砂枪,铝质枪体，进口碳化硼喷嘴（喷嘴直径：￠8mm）；采用高耐磨橡胶吸砂管，吸砂效***，砂料流动顺畅，不堵管。

C.喷枪由400w电机通过偏心盘和喷枪架的驱动作用作往复摆动，使喷砂覆盖工件表面，喷枪往复运动的速度和行程可进行调节，以达到喷砂均匀和提高工效。

D.滚筒尺寸为Φ600X900mm，有效容积为35L左右，装载量：200KG。

3.2旋风分离器

本机的重要组成部分，机体采用3mm冷轧钢板，内外表面喷塑。可将再继续使用的磨料和粉尘分离，使除尘器只吸走粉尘，砂料循环使用，以降低磨料消耗和提高功效。分离器易磨损部位配有活动挡板，分离器磨损严重后，可自行更换，操作简单方便。

外形尺寸：Φ500x1100mm。安装于主机室背部，***降低了主机高度。

3.3除尘箱

由除尘袋、离心风机、集尘斗、震打气缸及电机等组成。箱体由2mm冷轧钢板焊接而成，内外表面喷塑。

外形尺寸：1050（L）*1050（W）*2000（H）mm(不含风机高度)，布袋数量：36个。

3.4电气系统

由过滤器、压力表、调压阀、电磁阀、电机及相应的管路控制组件组成。

设备总功率：4.2KW。

喷枪摆动电机功率：0.4KW，传动比：1：25；

抽风电机功率：3KW；

转动电机功率：1.5KW，传动比：1：40，配变频调速装置。

3.5压缩空气系统（用户自配）

喷砂压力按工艺要求可调，压力1-6bar不等，喷枪压力由统一的调压阀集中控制调节，并有压力表显示。要求买方提供压力8bar以上，流量约5m3/min的干燥压缩空气。
